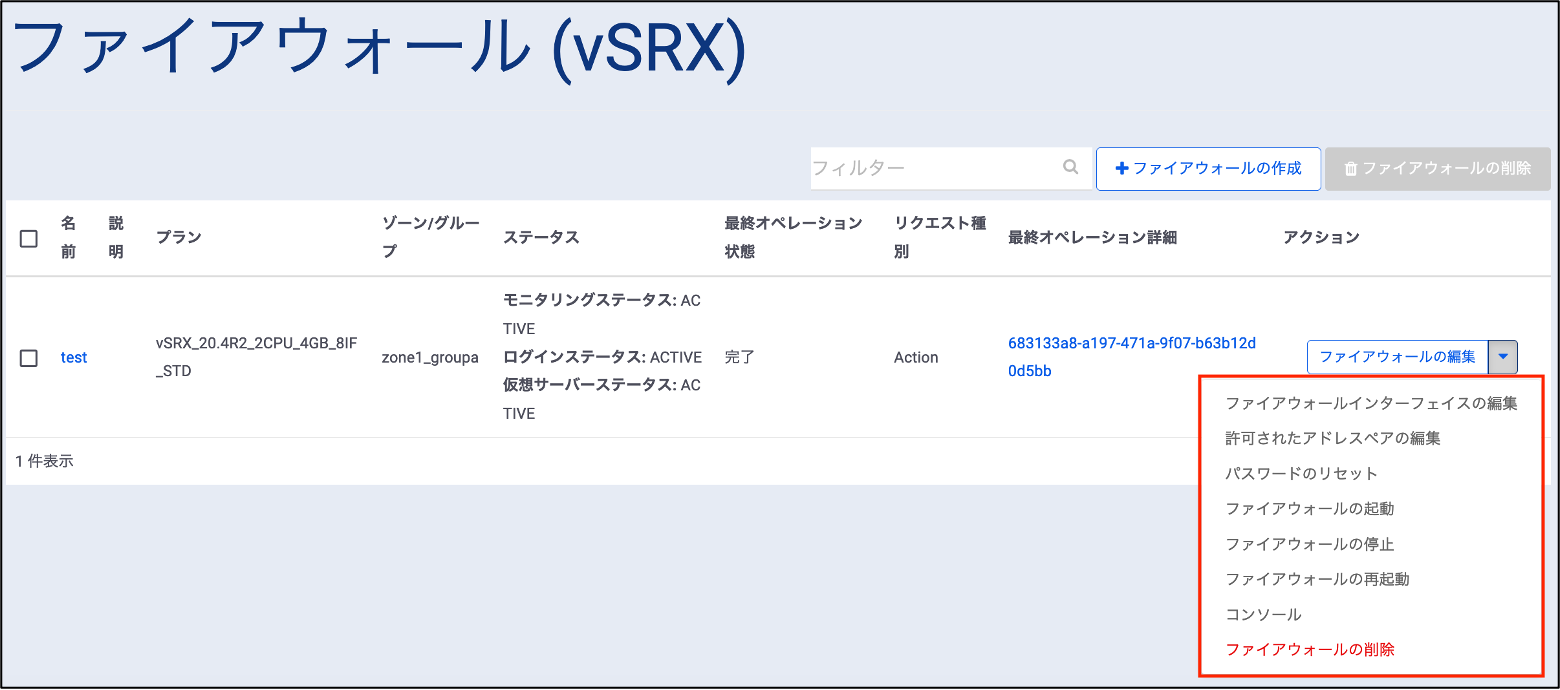

ファイアウォール インスタンスの操作方法¶
ファイアウォールの編集 |
ファイアウォールとファイアウォールインターフェイスの名前や説明を編集できます。 |
ファイアウォールインターフェイスの編集 |
ファイアウォールの接続先ロジカルネットワークや固定IPアドレスを編集できます。 |
許可されたアドレスペアの設定 |
ファイアウォールのインターフェイスに割り当てる許可されたアドレスのペアを編集できます。 |
パスワードのリセット |
ファイアウォールにアクセスする際に使用するrootのパスワードをリセットできます。 |
ファイアウォールの起動 |
ファイアウォールインスタンスを起動できます。 |
ファイアウォールの停止 |
ファイアウォールインスタンスを停止できます。 |
ファイアウォールの再起動 |
ファイアウォールインスタンスを再起動できます。 |
コンソール |
ファイアウォールにコンソール接続できます。 |
ファイアウォールの削除 |
ファイアウォールインスタンスを削除できます。 |
注釈
パスワードがリセットされるvSRXのユーザーはrootのみです。
ファイアウォールの起動、再起動、再配置は通常10分程度で完了されますが、状況により20分程度かかる場合があります。この時間を踏まえた工程を見積もってください。
ファイアウォールの再配置を実施すると、ファイアウォールインスタンスが再起動されます。必要に応じて実施前にコンフィグのセーブをしてください。
ファイアウォールの停止やロジカルネットワーク切断実施後、課金は継続されるため、ご注意ください。課金を停止したい場合は、ファイアウォールの削除を実施してください。
パスワードリセット実行時に生成されるアカウント(root)のパスワードポリシーは「英大文字」「英小文字」「数字」それぞれを必ず1文字以上含む12桁の英数字になります。
アカウント(root)以外のログインアカウントの追加設定については`こちら <https://sdpf.ntt.com/services/docs/firewall/tutorials/basic/basic.html#id2>`_ を参照してください。
以下にファイアウォールの編集、ファイアウォールインターフェイスの編集、許可されたアドレスペアの編集、コンソールについて詳しく説明します。
ファイアウォールの編集¶

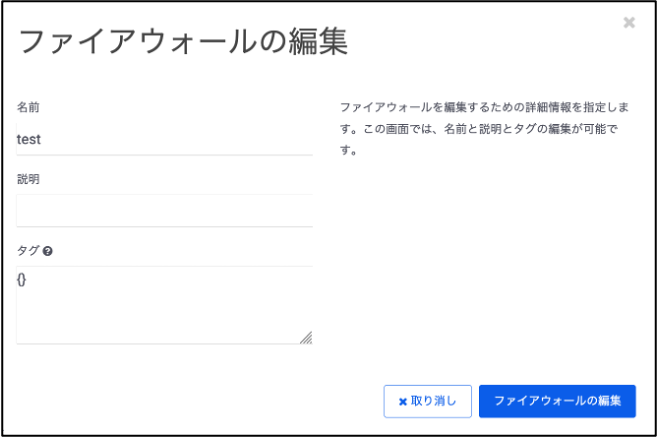

編集したいファイアウォールの編集画面を開き、ファイアウォールの名前と説明を指定します。
名前 |
ファイアウォールの名前を指定します。 |
説明 |
ファイアウォールの説明を指定します。 |
ファイアウォールインターフェイスの編集¶

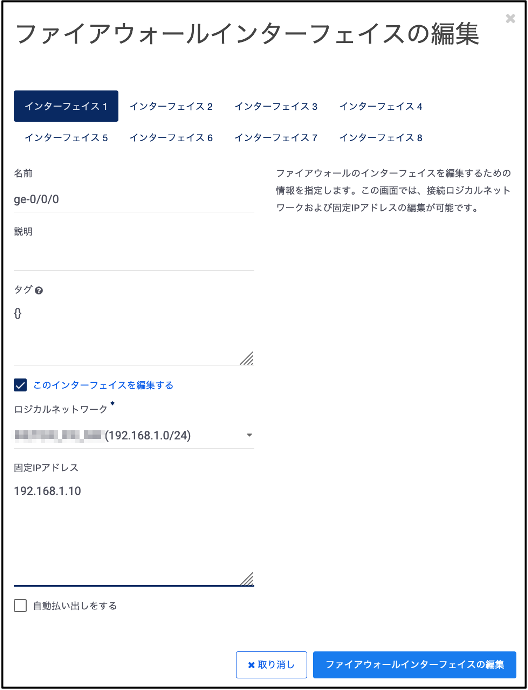

編集したいインターフェイスタブを開き、[このインターフェイスを編集する]にチェックを入れ、接続先ロジカルネットワークと固定IPアドレスを指定します。
このインターフェイスを編集する |
編集する場合チェックを入れます。 |
ロジカルネットワーク |
接続先ロジカルネットワークを指定します。 |
固定IPアドレス |
インターフェイスに割り当てる固定IPアドレスを指定します。 |
注釈
インターフェイスの接続および切断を実施すると、ファイアウォールインスタンスが再起動されます。必要に応じて実施前にコンフィグのセーブをしてください。詳細は、制約事項 のインターフェイス関連を参照してください。
ファイアウォールインターフェイスの編集は、15分から20分程度で完了されます。この時間を踏まえた工程を見積もってください。
該当のインターフェイスを編集する場合、[このインターフェイスを編集する]に必ずチェックを入れてください。チェックを入れない場合、編集は反映されません。
ビジネスポータル/APIのインターフェイス「1〜8」は、vSRXのポータル/API/CLIのInterface「ge-0/0/0 - ge-0/0/7」に対応しております。
ファイアウォールインターフェイス編集時は、固定IPアドレスを必ず入力してください。
本編集時に指定する固定IPアドレスは、ファイアウォール（vSRX）作成時と異なりvSRXへの設定は行われません。vSRXのポータル/API/CLIにて実施してください。
すでに同一のロジカルネットワークに繋がっている場合やロジカルネットワークのネットワークアドレスが重複している場合は、編集実行後エラーとなります。
インターフェイスの編集完了後、オペレーションのwarningに異常がある旨が表示された場合は、vSRXの起動が完了していない、あるいはconfig変更(インターフェイスの有効化/無効化)が実施できていない可能性があります。恐れ入りますがお客さまにて、vSRXの停止/起動やconfig変更を実施してください。時間を空けて再度操作された際に、なおwarningが表示される場合は、チケットでお問い合わせください。
許可されたアドレスペアの編集¶

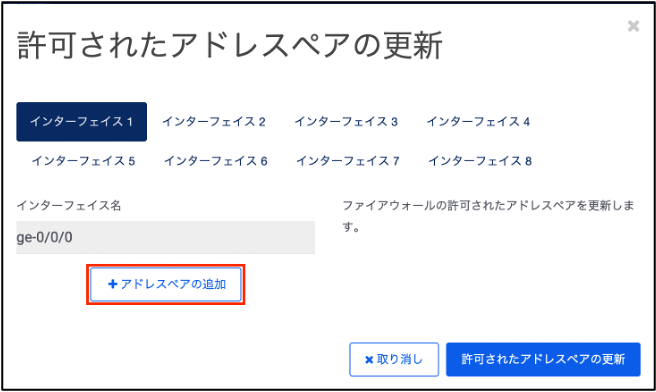

編集したいインターフェイスタブの「アドレスペアの追加」をクリックします。

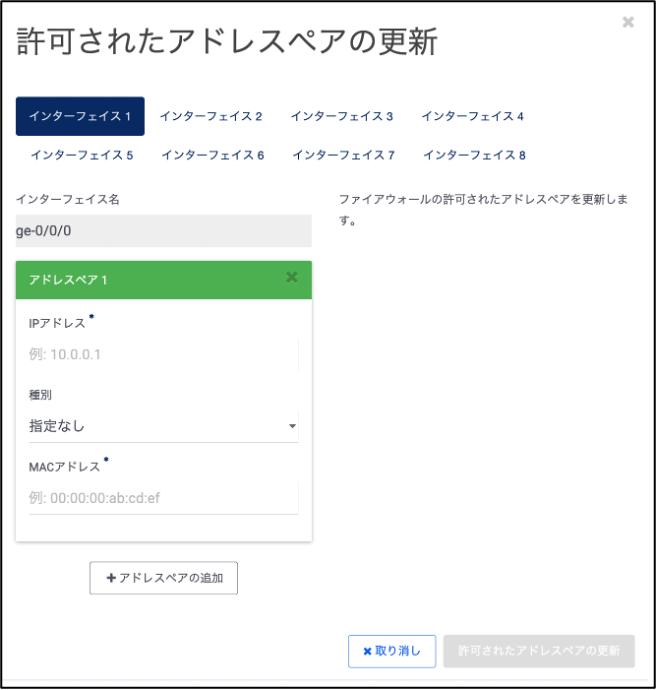

許可されたアドレスペアの更新画面にて、以下のパラメータを指定の上、「許可されたアドレスペアの更新」をクリックしてください。
IPアドレス |
インターフェイスに割り当てる許可されたアドレスのペアのIPアドレスを指定できます。 |
MACアドレス |
インターフェイスに割り当てる許可されたアドレスのペアのMACアドレスを指定できます。 |

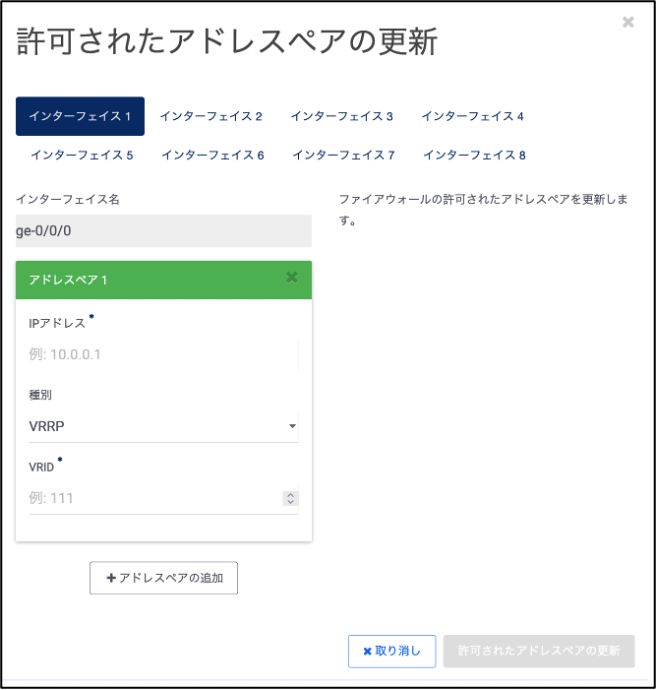

VRRP設定で利用するIPアドレス・VRIDを登録したい場合は、「種別」で「VRRP」を選択し、以下のパラメータを指定してください。
IPアドレス |
インターフェイスに割り当てる許可されたアドレスのペアのIPアドレスを指定できます。 |
種別 |
インターフェイスに割り当てる許可されたアドレスのペアの種別を「VRRP」に指定してください。 |
VRID |
VRRP設定で利用するVRIDを指定できます。 |
注釈
許可されたアドレスペアの1インターフェイスあたりの上限数は1です。
VRRP設定を実施する場合、VRRPを構成するそれぞれのファイアウォール（vSRX）に対して行う必要があります。
実際にVRRPを用いた通信を行うためには、本設定に加えて、vSRXのポータル/API/CLIにてVRRP設定を行う必要があります。
vSRXの設定については、vSRXガイド を参照してください。
コンソール¶

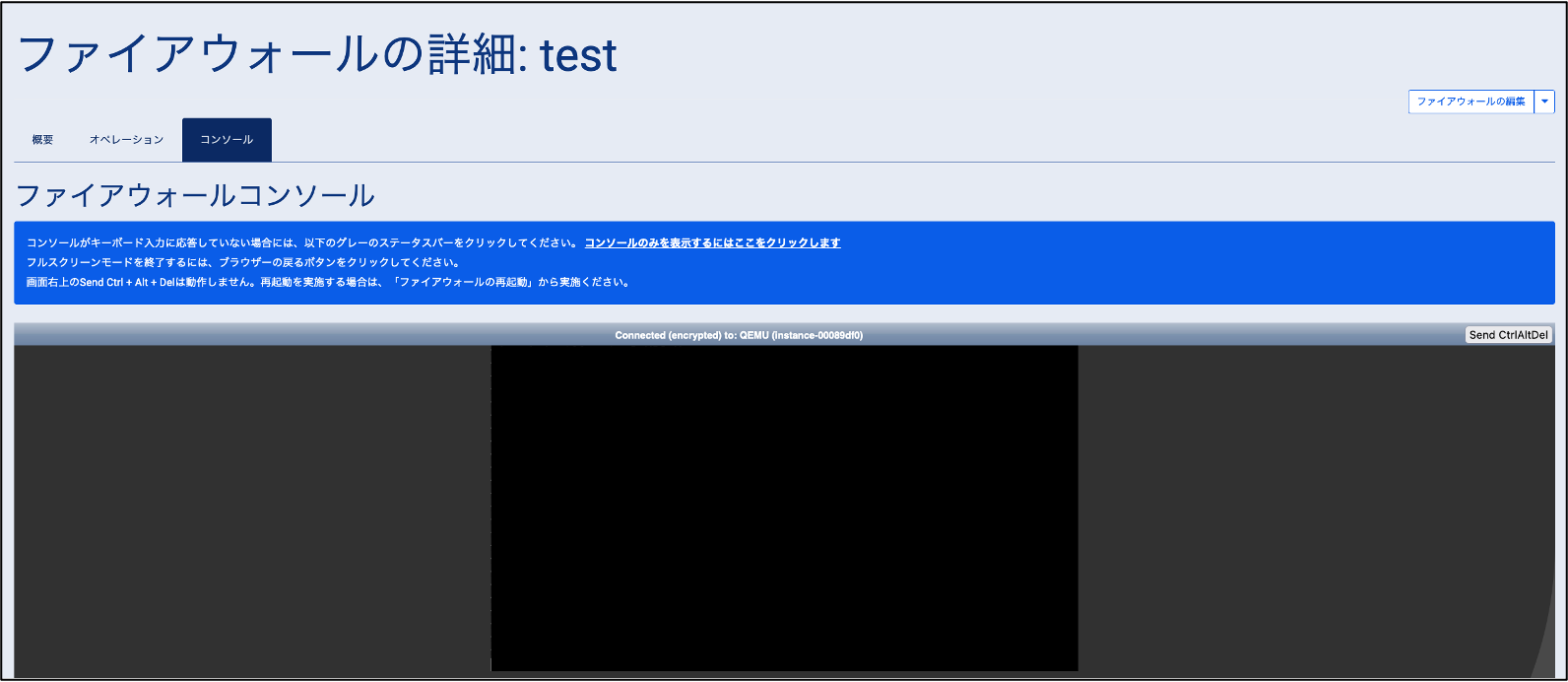

コンソールを開くと以下画面が表示されます。
注釈
画面右上のSend Ctrl + Alt + Delは動作しません。再起動を実施する場合は、「ファイアウォールの再起動」から実施してください。
ファイアウォールの情報参照¶

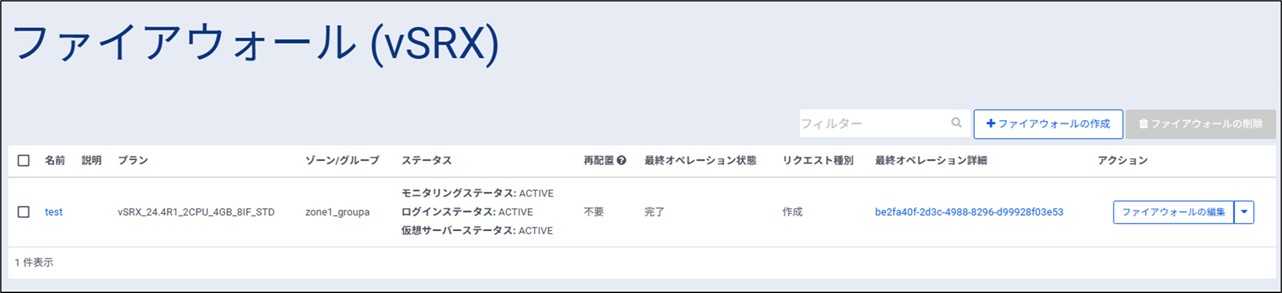

1.ファイアウォール（vSRX）の一覧画面から、詳細を確認するファイアウォール（vSRX）のリソース名をクリックします。

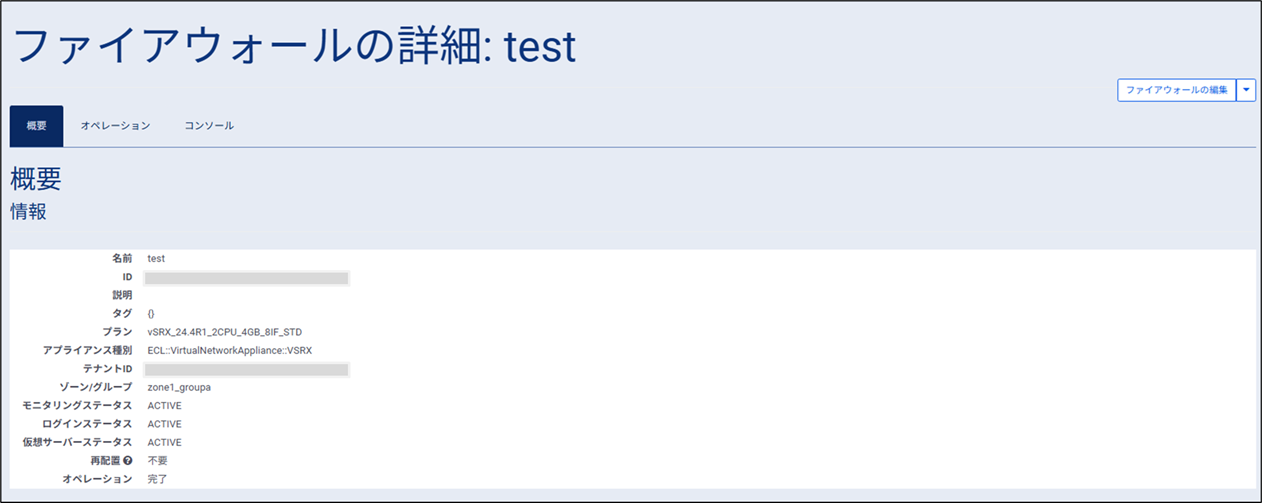

２.ファイアウォール（vSRX）の詳細画面が表示されます。確認できる情報は下記の通りです。
情報
参照可能な情報 |
詳細 |
名前 |
ファイアウォール（vSRX）の名前を参照できます。 |
ID |
ファイアウォール（vSRX）のIDを参照できます。 |
説明 |
ファイアウォール（vSRX）の説明を参照できます。 |
タグ |
ファイアウォール（vSRX）のタグ情報を参照できます。 |
プラン |
ファイアウォール（vSRX）のプランを参照できます。 |
アプライアンス種別 |
ファイアウォール（vSRX）のアプライアンス種別を参照できます。 |
テナントID |
ファイアウォール（vSRX）が所属するテナントIDを参照できます。 |
ゾーン/グループ |
ファイアウォール（vSRX）が収容されているゾーン/グループを参照できます。 |
モニタリングステータス(OS Monitoring Status) |
ファイアウォール（vSRX）からSNMP sysUptimeを取得した返り値から、SNMPによるモニタリングが正常かどうか判定した結果を参照できます。 |
ログインステータス(OS Login Status) |
ファイアウォール（vSRX）へrestAPIでログインに処理実施可能かどうか判定した結果を参照できます。 |
仮想サーバーステータス(VM Status) |
ファイアウォール（vSRX）が起動しているサーバーインスタンスのステータスを参照できます。 |
オペレーション |
ファイアウォール（vSRX）に対して行った操作のステータスについて参照できます。 |

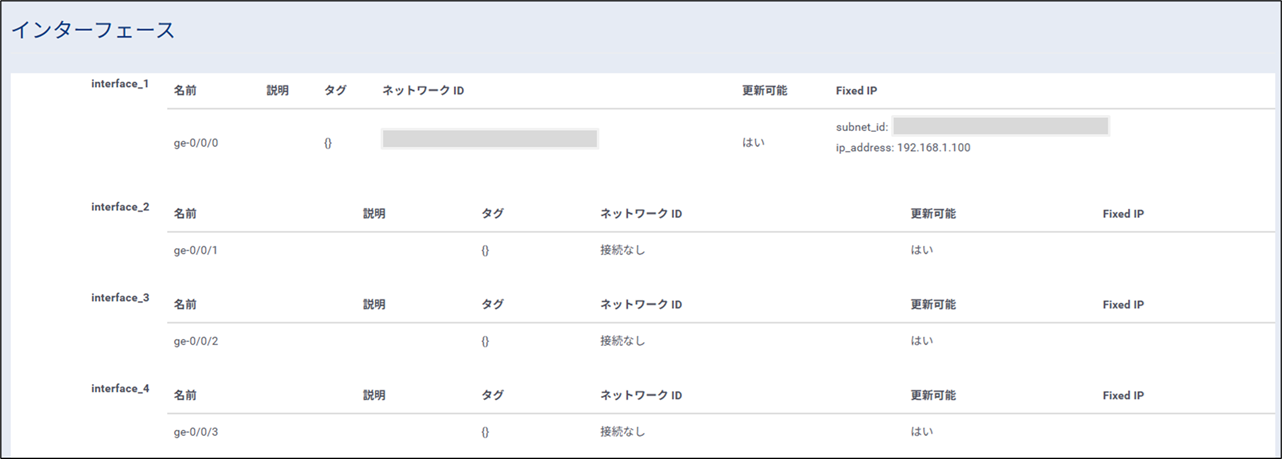

インターフェイス
インターフェイス_[1〜8]は、ファイアウォールインターフェイスの設定および編集にて操作する際のインターフェイスタブ番号と紐づきます。
参照可能な情報 |
詳細 |
名前 |
ファイアウォール（vSRX）のインターフェイスの名前を参照できます。 |
説明 |
(設定している場合) ファイアウォール（vSRX）のインターフェイスの説明を参照できます。 |
タグ |
(設定している場合) ファイアウォール（vSRX）のインターフェイスのタグ情報を参照できます。 |
ネットワークID |
ファイアウォール（vSRX）のインターフェイスが接続しているロジカルネットワークのIDを参照できます。 |
更新可能 |
ファイアウォール（vSRX）のインターフェイス設定を更新可能かステータスを参照できます。
・はい：更新可能
・いいえ：更新不可（テナント間接続時に表示）
|
Fixed IP |
ファイアウォール（vSRX）のインターフェイスとして設定しているIPアドレスおよびロジカルネットワークのサブネットIDを参照できます。 |

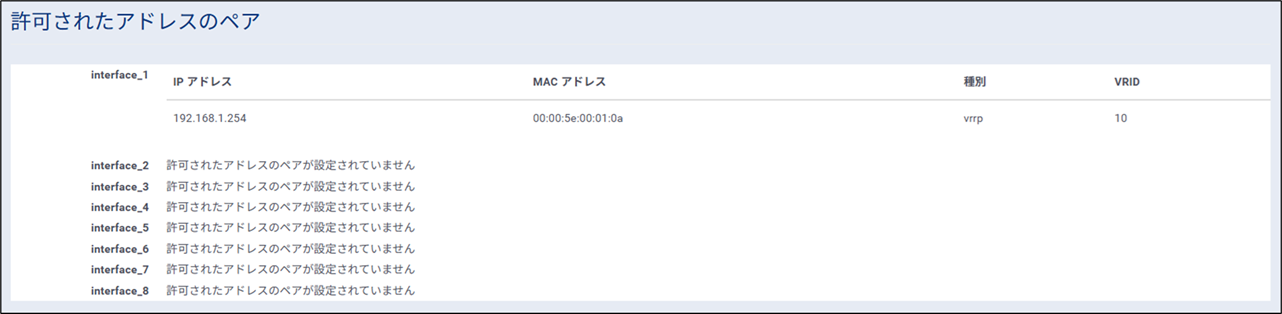

許可されたアドレスのペア
インターフェイス_[1〜8]は、ファイアウォールインターフェイスの設定および編集にて操作する際のインターフェイスタブ番号と紐づきます。
参照可能な情報 |
詳細 |
IP アドレス |
ファイアウォール（vSRX）の該当のインターフェイスで通信許可しているアドレスのペア(IPアドレス)を参照できます。 |
MAC アドレス |
ファイアウォール（vSRX）の該当のインターフェイスで通信許可しているアドレスのペア(MACアドレス)を参照できます。 |
種別 |
許可されたアドレスのペアの種別を参照できます。
・空欄：未設定
・VRRP：VRRP用のIPアドレス/MACアドレスとして設定
|
VRID |
(種別にVRRPを指定した場合) 設定したVRIDを参照できます。 |
